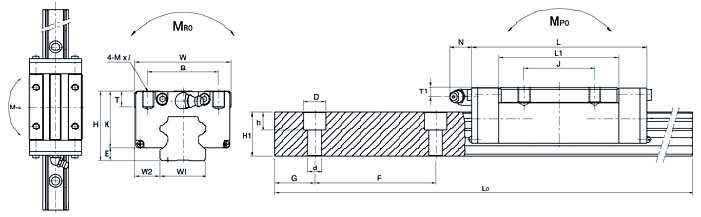

首页 >> 直线导轨 >> SBC直线导轨产品型号表示 >> SBS-SL/SLL外形尺寸表 |
型 号 |
安 装 尺 寸 |
滑 块 尺 寸 |
高 |
E |
W2 |
宽 |
长 |
安 装 孔 |
L1 |
K |
T |
注 油 栓 |
H |
W |
L |
B×J |
M×l |
安装孔 |
T1 |
N |
SBS15SL |
24 |
2.65 |
9.5 |
34 |
58.8 |
26×26 |
M4×5 |
38.8 |
21.35 |
6 |
Φ3.5 |
4 |
5 |
SBS20SL |
28 |
3.5 |
12 |
44 |
77.2 |
32×32 |
M5×7 |
50.8 |
24.5 |
7.5 |
M6×0.75 |
5 |
9.8 |
SBS20SLL |
28 |
3.5 |
12 |
44 |
93.2 |
32×50 |
M5×7 |
66.8 |
24.5 |
7.5 |
M6×0.75 |
5 |
9.8 |
SBS25SL |
33 |
5 |
12.5 |
48 |
86.9 |
35×35 |
M6×8 |
59.5 |
28 |
8 |
M6×0.75 |
5.2 |
9.8 |
SBS25SLL |
33 |
5 |
12.5 |
48 |
106.4 |
35×50 |
M6×8 |
79 |
28 |
8 |
M6×0.75 |
5.2 |
9.8 |
SBS25HL |
36 |
5 |
12.5 |
48 |
86.9 |
35×35 |
M6×8 |
59.5 |
31 |
11 |
M6×0.75 |
8.2 |
9.8 |
SBS25HLL |
36 |
5 |
12.5 |
48 |
106.4 |
35×50 |
M6×8 |
79 |
31 |
11 |
M6×0.75 |
8.2 |
9.8 |
SBS30SL |
42 |
6.5 |
16 |
60 |
98 |
40×40 |
M8×10 |
70.4 |
35.5 |
12 |
M6×0.75 |
8.5 |
10.7 |
SBS30SLL |
42 |
6.5 |
16 |
60 |
120.5 |
40×60 |
M8×10 |
92.9 |
35.5 |
12 |
M6×0.75 |
8.5 |
10.7 |
SBS35SL |
48 |
7.5 |
18 |
70 |
109.5 |
50×50 |
M8×12 |
80.4 |
40.5 |
15 |
M6×0.75 |
9.5 |
10.7 |
SBS35SLL |
48 |
7.5 |
18 |
70 |
135 |
50×72 |
M8×12 |
105.9 |
40.5 |
15 |
M6×0.75 |
9.5 |
10.7 |
SBS45SL |
60 |
7.3 |
20.5 |
86 |
136 |
60×60 |
M10×10 |
98 |
52 |
15 |
PT 1/8 |
20.5 |
11 |
SBS45SLL |
60 |
7.3 |
20.5 |
86 |
168 |
60×80 |
M10×10 |
130 |
52 |
15 |
PT 1/8 |
20.5 |
11 |
型 号 |
导 轨 尺 寸 |
负 荷 能 力 |
重 量 |
宽 |
高 |
间距 |
螺 孔 |
G |
导轨最大长度 |
动负载 |
静负载 |
静态力矩(kgf.m) |
滑块 |
导轨 |
W1 |
H1 |
F |
d×D×h |
L0Max |
C(N) |
C0(N) |
MR0 |
MP0 |
Mr0 |
(kg) |
(kg/m) |
SBS15SL |
15 |
15 |
60 |
4.5×7.5×5.3 |
20 |
3000 |
8,330 |
13,426 |
7 |
5 |
5 |
0.2 |
1.45 |
SBS20SL |
20 |
17.5 |
60 |
6×9.5×8.5 |
20 |
4000 |
14,210 |
25,088 |
22 |
18 |
18 |
0.33 |
2.2 |
SBS20SLL |
20 |
17.5 |
60 |
6×9.5×8.5 |
20 |
4000 |
16,905 |
36,554 |
29 |
32 |
32 |
0.45 |
2.2 |
SBS25SL |
23 |
21.8 |
60 |
7×11×9 |
20 |
4000 |
20,972 |
39,200 |
36 |
32 |
31 |
0.56 |
3.1 |
SBS25SLL |
23 |
21.8 |
60 |
7×11×9 |
20 |
4000 |
24,667 |
48,069 |
44 |
50 |
49 |
0.73 |
3.1 |
SBS25SL |
23 |
21.8 |
60 |
7×11×9 |
20 |
4000 |
20,972 |
39,200 |
36 |
32 |
31 |
0.56 |
3.1 |
SBS25SLL |
23 |
21.8 |
60 |
7×11×9 |
20 |
4000 |
24,667 |
48,069 |
44 |
50 |
49 |
0.73 |
3.1 |
SBS30SL |
28 |
25 |
80 |
9×14×12 |
20 |
4000 |
29,204 |
53,802 |
60 |
50 |
49 |
0.98 |
4.45 |
SBS30SLL |
28 |
25 |
80 |
9×14×12 |
20 |
4000 |
35,300 |
67,904 |
75 |
81 |
80 |
1.28 |
4.45 |
SBS35SL |
34 |
29 |
80 |
9×14×12 |
20 |
4000 |
38,808 |
68,698 |
96 |
75 |
73 |
1.63 |
6.4 |
SBS35SLL |
34 |
29 |
80 |
9×14×12 |
20 |
4000 |
46,070 |
90,405 |
126 |
133 |
131 |
2.12 |
6.4 |
SBS45SL |
45 |
38 |
105 |
14×20×17 |
22.5 |
4000 |
61,642 |
110,662 |
202 |
159 |
157 |
2.96 |
11.25 |
SBS45SLL |
45 |
38 |
105 |
14×20×17 |
22.5 |
4000 |
75,597 |
138,552 |
250 |
238 |
235 |
3.75 |
11.25 |
|
|
